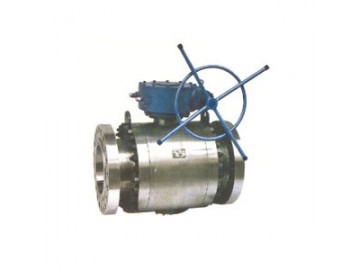

點擊圖片查看大圖一、Q347H硬密封美標固定球閥產品概述
Q347H硬密封美標固定球閥可按客戶需求訂制，有二片式和三片式兩種閥體結構，閥體材料可選用碳鋼鑄件和鍛件，密封面形式為硬密封，密封材料可選用2Cr13、焊司太立合金等，設計依據為API和ASME，設計標準遵循API60和ASME B16.10，連接法蘭標準:ASME B16.5，操作壓力:150LB-2500LB，口徑范圍:2"-24"，本產品與浮動式球閥相比，工作時管道中閥前流體壓力在球體上產生的作用力全部傳遞給上下軸承，球體不會移動，閥門密封靠彈簧和介質壓力推動閥座實現，因而閥座不會承受過大壓力。
Q347H/Y美標硬密封固定球閥采用雙重密封，當發生火災時，非金屬閥座燒損后，介質將球體壓緊在閥體上的金屬密封面阻止介質大量漏出，符合API607規定；該產品密封性能可靠，閥座及閥桿密封件出現損傷而引起泄漏時，通過注脂閥注入密封脂可以起瞬時應急密封作用，特別適用于高壓、大口徑的場合。
二、Q347H硬密封美標固定球閥主要零部件材料表
|
序號 |
零件名稱 |
材料名稱 |
|
Q347H/Y-C |
||
|
1 |
閥體 |
A216-WCB |
|
2 |
彈簧 |
LnconelX-750 |
|
3 |
密封圈 |
鉻鎳系不銹鋼/硬質合金 |
|
4 |
球體 |
A276+420 |
|
5 |
軸承 |
PTFE+STAINLESS/STEEL |
|
6 |
O型圈 |
NBR |
|
7 |
閥桿 |
A276-410 |
|
8 |
墊片 |
B12.10-304/F.G |
|
9 |
螺母 |
A194-2H |
|
10 |
螺栓 |
A193-B7 |
|
11 |
固定閥桿 |
A276-410 |
|
12 |
閥座 |
304 |
注：主要零部件及密封面的材質可根據實際工況條件或用戶特殊要求設計選用。
三、Q347H硬密封美標固定球閥主要技術參數表
|
設計依據 |
API |
ASME |
|
設計標準 |
API6D |
ASME B16.34 |
|
結構長度標準 |
API60 |
ASME B16.10 |
|
連接法蘭標準 |
ASME B16.5 |
|
|
試驗和檢驗標準 |
API6D |
API598 |
|
壓力范圍 |
150LB-2500LB |
|
|
口徑范圍 |
2"-24" |
|
注：連接法蘭尺寸可按客戶要求設計制造。
四、Q347H硬密封美標固定球閥主要外形尺寸表
|
壓力等級 (Class) |
公稱通徑 NPS(in) |
L |
H |
重量 (kg) |
|
|
RF |
BW |
||||
|
150-300LB |
- |
參考美標不銹鋼固定球閥主要外形尺寸/重量表 |
|||
|
400LB |
2" |
292 |
295 |
108 |
23 |
|
2 1/2" |
330 |
333 |
155 |
35 |
|
|
3" |
356 |
359 |
197 |
49 |
|
|
4" |
406 |
410 |
235 |
91 |
|
|
6" |
495 |
498 |
300 |
192 |
|
|
8" |
597 |
600 |
374 |
355 |
|
|
10" |
673 |
676 |
445 |
640 |
|
|
12" |
762 |
765 |
512 |
880 |
|
|
14" |
826 |
829 |
550 |
1100 |
|
|
16" |
902 |
905 |
615 |
1540 |
|
|
20" |
1054 |
1060 |
810 |
2800 |
|
|
24" |
1232 |
1241 |
1010 |
5300 |
|
|
28" |
1397 |
1410 |
1180 |
5700 |
|
|
600LB |
2" |
292 |
295 |
108 |
35 |
|
2 1/2" |
330 |
333 |
155 |
38 |
|
|
3" |
356 |
359 |
197 |
55 |
|
|
4" |
432 |
435 |
235 |
102 |
|
|
6" |
559 |
562 |
300 |
232 |
|
|
8" |
597 |
600 |
374 |
390 |
|
|
10" |
787 |
791 |
445 |
710 |
|
|
12" |
838 |
841 |
512 |
960 |
|
|
14" |
889 |
892 |
550 |
1700 |
|
|
16" |
991 |
994 |
615 |
1970 |
|
|
20" |
1194 |
1200 |
810 |
3250 |
|
|
24" |
1397 |
1407 |
1010 |
5800 |
|
|
28" |
1549 |
1562 |
1180 |
6700 |
|
