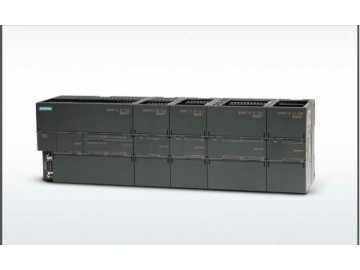

西門子6ES7288-1CR60-0AA0 6ES7288-1CR60-0AA0

西門子S7-200 SMART，CPU CR60，經濟型 CPU 模塊，繼電器輸出，220 V AC 供電，36 輸入/24 輸出

SIMATIC S7-200 SMART, CPU CR60, COMPAC CPU, AC/DC/RELAY, ONBOARD I/O: 36 DI 24V DC; 24 DO RELAY 2A; POWER SUPPLY: AC 85 - 264 V AC AT 47 - 63 HZ, PROGRAM/DATA MEMORY: 20 KB

西門子公司一直致力于工業自動化新技術的研發、推廣及應用，在過去的 160 多年里，為廣大的工業客戶帶來了可靠高效的自動化產品，完善的自動化解決方案，提高了客戶的生產效率，增強了客戶的市場競爭力。
西門子 SIMATIC 控制器系列是一個完整的產品組合，包括從基本的智能邏輯控制器LOGO！以及 S7 系列高性能可編程控制器，再到基于 PC 的自動化控制系統。無論多么嚴苛的要求，它都能根據具體應用需求及預算，靈活組合、定制，并一一滿足。
SIMATIC S7-200 SMART 是西門子公司經過大量市場調研，為中國客戶量身定制的一款高性價比小型 PLC 產品。結合西門子 SINAMICS 驅動產品及 SIMATIC 人機界面產品，以 S7-200 SMART 為核心的小型自動化解決方案將為中國客戶創造更多的價值。

SIMATIC S7-200 SMART 產品亮點:

• 機型豐富，更多選擇
  提供不同類型、I/O 點數豐富的CPU 模塊，單體I/O 點數高可達60 點，可滿足大部分小型自動化設備的控制需求。另外，CPU 模塊配備標準型和經濟型供用戶選擇，對于不同的應用需求，產品配置更加靈活，大限度的控制成本。
• 選件擴展，精確定制
  新穎的信號板設計可擴展通信端口、數字量通道、模擬量通道。在不額外占用電控柜空間的前提下，信號板擴展能更加貼合用戶的實際配置，提升產品的利用率，同時降低用戶的擴展成本。
• 高速芯片，性能卓越
  配備西門子專用高速處理器芯片，基本指令執行時間可達0.15 μs，在同級別小型PLC 中。一顆強有力的“芯”，能讓您在應對繁瑣的程序邏輯，復雜的工藝要求時表現的從容不迫。
• 以太互聯，經濟便捷
  CPU 模塊本體標配以太網接口，集成了強大的以太網通信功能。一根普通的網線即可將程序下載到PLC 中，方便快捷，省去了專用編程電纜。通過以太網接口還可與其它CPU 模塊、觸摸屏、計算機進行通信，輕松組網。
• 三軸脈沖，運動自如
  CPU 模塊本體多集成3 路高速脈沖輸出，頻率高達100 kHz，支持PWM/PTO輸出方式以及多種運動模式，可自由設置運動包絡。配以方便易用的向導設置功能，快速實現設備調速、定位等功能。
• 通用SD 卡，方便下載
  本機集成Micro SD 卡插槽，使用市面上通用的Micro SD 卡即可實現程序的更新和PLC 固件升級，極大地方便了客戶工程師對終用戶的服務支持，也省去了因PLC 固件升級返廠服務的不便。
• 軟件友好，編程高效
  在繼承西門子編程軟件強大功能的基礎上，融入了更多的人性化設計，如新穎的帶狀式菜單、全移動式界面窗口、方便的程序注釋功能、強大的密碼保護等。在體驗強大功能的同時，大幅提高開發效率，縮短產品上市時間。
• 整合，無縫集成
  SIMATIC S7-200 SMART 可編程控制器，SIMATIC SMART LINE 觸摸屏和SINAMICSV20 變頻器整合，為OEM 客戶帶來高性價比的小型自動化解決方案，滿足客戶對于人機交互、控制、驅動等功能的全方位需求。

S7-200 SMART 帶來兩種不同類型的CPU 模塊:

• 標準型
  • 繼電器輸出型(SR20 / SR40 / SR60)
  • 晶體管輸出型(ST40 / ST60)
• 經濟型
    -    繼電器輸出型(CR40)

標準型作為可擴展CPU 模塊，可滿足對I/O 規模有較大需求，邏輯控制較為復雜的應用；而經濟型CPU 模塊直接通過單機本體滿足相對簡單的控制需求。具有：

• 以太網接口
• RS485 串口
• 支持 Micro SD 卡
• 高速計數
• I/O 模塊擴展 1)
• 信號板擴展 1)
• 實時時鐘 1)
• 高速脈沖輸出 2)

     1) 標準型 CPU 模塊支持  2) 只有標準型、晶體管輸出型才支持

型號	CR40	SR20	SR40	SR60	ST40	ST60
高速計數	4 路 30 kHz	4 路 60 kHz	4 路 60 kHz	4 路 60 kHz	4 路 60 kHz	4 路 60 kHz
高速脈沖輸出	－	－	－	－	3 路 100 kHz	3 路 100 kHz
通信端口	2	2 ~ 3	2 ~ 3	2 ~ 3	2 ~ 3	2 ~ 3
大開關量 I/O  3)	40	148	168	188	168	188
大模擬量 I/O   3)	－	24	24	24	24	24





3） 不包括信號板擴展的I/O

信號板

對于少量的 I/O 點數擴展及更多通信端口的需求，全新設計的信號板能夠提供更加經濟、靈活的解決方案。

信號板基本信息：

型號	規格	描述
SB DT04	2DI/2DO 晶體管輸出	提供額外的數字量I/O 擴展，支持2 路 數字量輸入和2 路數字量晶體管輸出
SB AQ01	1AO	提供額外的模擬量I/O 擴展，支持1 路 模擬量輸出，精度為12 位
SB CM01	RS232/RS485	提供額外的RS232 或RS485 串行通信接 口，在軟件中簡單設置即可實現轉換





信號板組態：

在系統塊選擇標準型CPU模塊后，SB選項里會出現上述三種信號板：

• 選擇SB DT04 時，系統自動分配I7.0 和Q7.0 做為I/O 映像區的起始位
• 選擇SB AQ01 時，系統自動分配AQW12 做為I/O 映像區
• 選定SB CM01 時，在端口類型設置框里選擇RS232 或RS485 即可

CPU模塊	標準型	6ES72881SR200AA0	S7-200 SMART，CPU SR20，標準型 CPU 模塊，繼電器輸出，220 V AC 供電，12 輸入/8 輸出
		6ES72881ST200AA0	S7-200 SMART，CPU ST20，標準型 CPU 模塊，晶體管輸出，24 V DC 供電，12 輸入/8 輸出
		6ES72881SR300AA0	S7-200 SMART，CPU SR30，標準型 CPU 模塊，繼電器輸出，220 V AC 供電，18 輸入/12 輸出
		6ES72881ST300AA0	S7-200 SMART，CPU ST30，標準型 CPU 模塊，晶體管輸出，24 V DC 供電，18 輸入/12 輸出
		6ES72881SR400AA0	S7-200 SMART，CPU SR40，標準型 CPU 模塊，繼電器輸出，220 V AC 供電，24 輸入/16 輸出
		6ES72881ST400AA0	S7-200 SMART，CPU ST40，標準型 CPU 模塊，晶體管輸出，24 V DC 供電，24 輸入/16 輸出
		6ES72881SR600AA0	S7-200 SMART，CPU SR60，標準型 CPU 模塊，繼電器輸出，220 V AC 供電，36 輸入/24 輸出
		6ES72881ST600AA0	S7-200 SMART，CPU ST60，標準型 CPU 模塊，晶體管輸出，24 V DC 供電，36 輸入/24 輸出
	經濟型	6ES72881CR400AA0	S7-200 SMART，CPU CR40，經濟型 CPU 模塊，繼電器輸出，220 V AC 供電，24 輸入/16 輸出
		6ES72881CR600AA0	S7-200 SMART，CPU CR60，經濟型 CPU 模塊，繼電器輸出，220 V AC 供電，36 輸入/24 輸出
擴展模塊	數字量模塊	6ES72882DE080AA0	S7-200 SMART，EM DI08，數字量輸入模塊，8 x 24 V DC 輸入
		6ES72882DR080AA0	S7-200 SMART，EM DR08，數字量輸出模塊，8 x 繼電器輸出
		6ES72882DT080AA0	S7-200 SMART，EM DT08，數字量輸出模塊，8 x 24 V DC 輸出
		6ES72882DR160AA0	S7-200 SMART，EM DR16，數字量輸入/輸出模塊，8 x 24 V DC 輸入/8 x 繼電器輸出
		6ES72882DT160AA0	S7-200 SMART，EM DT16，數字量輸入/輸出模塊，8 x 24 V DC 輸入/8 x 24 V DC 輸出
		6ES72882DR320AA0	S7-200 SMART，EM DR32，數字量輸入/輸出模塊，16×24 V DC 輸入/16 x 繼電器輸出
		6ES72882DT320AA0	S7-200 SMART，EM DT32，數字量輸入/輸出模塊，16 x 24 V DC 輸入/16 x 24 V DC 輸出
	模擬量模塊	6ES72883AE040AA0	S7-200 SMART，EM AI04，模擬量輸入模塊，4 輸入
		6ES72883AQ020AA0	S7-200 SMART，EM AQ02，模擬量輸出模塊，2 輸出
		6ES72883AM060AA0	S7-200 SMART，EM AM06，模擬量輸入/輸出模塊，4 輸入/2 輸出
		6ES72883AR020AA0	S7-200 SMART，EM AR02，熱電阻輸入模塊，2 通道
		6ES72883AT040AA0	S7-200 SMART，EM AT04，熱電偶輸入模塊，4 通道
信號板	通信	6ES72885CM010AA0	S7-200 SMART，SB CM01，通信信號板，RS485/RS232
	數字量	6ES72885DT040AA0	S7-200 SMART，SB DT04，數字量擴展信號板，2 x 24 V DC 輸入/2 x 24 V DC 輸出
	模擬量	6ES72885AQ010AA0	S7-200 SMART，SB AQ01，模擬量擴展信號板，1 x 12 位模擬量輸出
	電池	6ES72885BA010AA0	S7-200 SMART，SB BA01，電池信號板，支持普通紐扣電池
HMI	7寸	6AV66480BC113AX0	SMART LINE，Smart 700 IE，7 寸，64 K 色真彩顯示，集成以太網接口
	10寸	6AV66480BE113AX0	SMART LINE，Smart 1000 IE，10.2 寸，64 K 色真彩顯示，集成以太網接口






























































































































CPU模塊	標準型	6ES72881SR200AA0	S7-200   SMART，CPU SR20，標準型 CPU 模塊，繼電器輸出，220 V AC 供電，12 輸入/8 輸出
		6ES72881ST200AA0	S7-200   SMART，CPU ST20，標準型 CPU 模塊，晶體管輸出，24 V DC 供電，12 輸入/8 輸出
		6ES72881SR300AA0	S7-200   SMART，CPU SR30，標準型 CPU 模塊，繼電器輸出，220 V AC 供電，18 輸入/12 輸出
		6ES72881ST300AA0	S7-200   SMART，CPU ST30，標準型 CPU 模塊，晶體管輸出，24 V DC 供電，18 輸入/12 輸出
		6ES72881SR400AA0	S7-200   SMART，CPU SR40，標準型 CPU 模塊，繼電器輸出，220 V AC 供電，24 輸入/16 輸出
		6ES72881ST400AA0	S7-200   SMART，CPU ST40，標準型 CPU 模塊，晶體管輸出，24 V DC 供電，24 輸入/16 輸出
		6ES72881SR600AA0	S7-200   SMART，CPU SR60，標準型 CPU 模塊，繼電器輸出，220 V AC 供電，36 輸入/24 輸出
		6ES72881ST600AA0	S7-200   SMART，CPU ST60，標準型 CPU 模塊，晶體管輸出，24 V DC 供電，36 輸入/24 輸出
	經濟型	6ES72881CR400AA0	S7-200   SMART，CPU CR40，經濟型 CPU 模塊，繼電器輸出，220 V AC 供電，24 輸入/16 輸出
		6ES72881CR600AA0	S7-200   SMART，CPU CR60，經濟型 CPU 模塊，繼電器輸出，220 V AC 供電，36 輸入/24 輸出
擴展模塊	數字量模塊	6ES72882DE080AA0	S7-200   SMART，EM DI08，數字量輸入模塊，8 x 24 V DC 輸入
		6ES72882DR080AA0	S7-200   SMART，EM DR08，數字量輸出模塊，8 x 繼電器輸出
		6ES72882DT080AA0	S7-200   SMART，EM DT08，數字量輸出模塊，8 x 24 V DC 輸出
		6ES72882DR160AA0	S7-200   SMART，EM DR16，數字量輸入/輸出模塊，8 x 24 V DC 輸入/8 x 繼電器輸出
		6ES72882DT160AA0	S7-200   SMART，EM DT16，數字量輸入/輸出模塊，8 x 24 V DC 輸入/8 x 24 V DC 輸出
		6ES72882DR320AA0	S7-200   SMART，EM DR32，數字量輸入/輸出模塊，16×24 V DC 輸入/16 x 繼電器輸出
		6ES72882DT320AA0	S7-200 SMART，EM DT32，數字量輸入/輸出模塊，16 x 24 V DC 輸入/16 x 24 V DC 輸出
	模擬量模塊	6ES72883AE040AA0	S7-200   SMART，EM AI04，模擬量輸入模塊，4 輸入
		6ES72883AQ020AA0	S7-200   SMART，EM AQ02，模擬量輸出模塊，2 輸出
		6ES72883AM060AA0	S7-200   SMART，EM AM06，模擬量輸入/輸出模塊，4 輸入/2 輸出
		6ES72883AR020AA0	S7-200   SMART，EM AR02，熱電阻輸入模塊，2 通道
		6ES72883AT040AA0	S7-200   SMART，EM AT04，熱電偶輸入模塊，4 通道
信號板	通信	6ES72885CM010AA0	S7-200   SMART，SB CM01，通信信號板，RS485/RS232
	數字量	6ES72885DT040AA0	S7-200   SMART，SB DT04，數字量擴展信號板，2 x 24 V DC 輸入/2 x 24 V DC 輸出
	模擬量	6ES72885AQ010AA0	S7-200   SMART，SB AQ01，模擬量擴展信號板，1 x 12 位模擬量輸出
	電池	6ES72885BA010AA0	S7-200   SMART，SB BA01，電池信號板，支持普通紐扣電池
HMI	7寸	6AV66480BC113AX0	SMART   LINE，Smart 700 IE，7 寸，64 K 色真彩顯示，集成以太網接口
	10寸	6AV66480BE113AX0	SMART   LINE，Smart 1000 IE，10.2 寸，64 K 色真彩顯示，集成以太網接口
