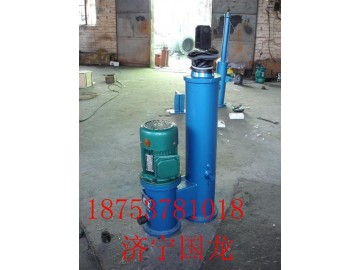

點擊圖片查看大圖DYT-系列電液推桿
一、簡介
DYT-系列電液推桿是一種將電能轉換成往復直線運動機械能的機電液一體化產品。它具有結構緊湊，安裝方便，使用可靠，維修簡單，節約能源等優點。與液壓，氣動系統相比，不但省掉了繁雜的系統和減輕了重量，而且不受氣候和環境的限制，可實現遠距離集中或自動控制，廣泛運用于冶金、礦山、電力、煤炭、交通、糧食、化工、建材等部門。
二、電液推桿的工作原理和用途
電液推桿是一種機電液一體化的新型液壓機電產品，它主要由電動機、液壓泵、液壓集成控制閥塊、液壓缸和殼體等部件組成。其工作原理如下：電動機帶動液壓泵工作，液壓泵出口的壓力油經液壓集成控制閥塊至液壓缸工作腔，推動活塞桿運動。當電動機反向旋轉時，液壓泵另一出口的壓力油經液壓集成控制閥塊至液壓缸的另一工作腔，推動活塞桿作反向運動。因此電動機的轉向控制著液壓缸的運動方向。電液推桿的液壓缸活塞桿可停留在行程范圍內的任意位置，并均具有自鎖功能。
電液推桿不但可作直線運動，而且通過連桿、擺桿機構可實現多種復雜的變向運動。電液推桿已廣泛應用于控制工件定位、轉臺步進、物料翻轉、擺桿運動、平臺升降、三通擋板換向、閘門啟閉、間歇送料、重物提升等非連續工作的場合。它是適應各行業的一種經濟、可靠、方便的驅動執行元件。
三、電液推桿的特點
1.電液推桿實現了機電液一體化，可進行遠距離集中控制，可在高空、危險地區、惡劣環境中使用。
2.電液推桿的推（拉）力及工作速度可按需要選擇，并有過載保護功能，確保安全運行。
3.電液推桿可帶負荷啟動，動作靈活、運行平穩、行程準確。它為全封閉式結構，元件之間是無管連接，因而堅固耐用、抗污力強。
4.采用電液推桿作執行元件具有配置靈活、操作簡單、安全可靠、經濟節能等優點。
5.根據電液推桿的電動機、殼體、液壓缸之間不同的連接方式分整體直線式（Z型），平行軸線式（P型）和分離油箱式（F型）三種型式，用戶可根據實際情況選擇合適的型式。
五、DYT系列電液推桿參數表
|
型號 |
大輸出力（10N） |
速度（mm/s） |
行程（S） |
缸徑（D） |
電動機 |
||
|
推力 |
拉力 |
推速 |
拉速 |
（mm） |
（mm） |
4極/B5 |
|
|
DYT□100xS/50 |
100 |
70 |
50 |
71 |
～450 |
D40 |
0.18KW |
|
DYT□100xS/70 |
70 |
100 |
0.18KW |
||||
|
DYT□200xS/50 |
200 |
140 |
50 |
71 |
～450 |
D40 |
0.18KW |
|
DYT□200xS/70 |
70 |
100 |
0.25KW |
||||
|
DYT□300xS/50 |
300 |
210 |
50 |
71 |
～450 |
D40 |
0.25KW |
|
DYT□300xS/70 |
70 |
100 |
0.37KW |
||||
|
DYT□500xS/35 |
500 |
350 |
35 |
50 |
～450 |
D40 |
0.25KW |
|
DYT□500xS/50 |
50 |
71 |
0.37KW |
||||
|
DYT□500xS/32 |
750 |
520 |
32 |
45 |
～300 |
D50 |
0.37KW |
|
DYT□200xS/60 |
200 |
140 |
60 |
87 |
～1000 |
50 |
0.37KW |
|
DYT□200xS/100 |
10 |
145 |
|||||
|
DYT□200xS/140 |
140 |
200 |
0.55KW |
||||
|
DYT□450xS/60 |
450 |
310 |
60 |
87 |
～1000 |
50 |
0.55KW |
|
DYT□450xS/100 |
100 |
145 |
0.55KW |
||||
|
DYT□450xS/140 |
140 |
200 |
0.75KW |
||||
|
型號 |
大輸出力（10N） |
速度（mm/s） |
行程（S） |
缸徑（D） |
電動機 |
||
|
推力 |
拉力 |
推速 |
拉速 |
（mm） |
（mm） |
4極/B5 |
|
|
DYT□750xS/60 |
750 |
520 |
60 |
87 |
～1000 |
50 |
0.55KW |
|
DYT□750xS/100 |
100 |
145 |
1.1KW |
||||
|
DYT□750xS/140 |
140 |
200 |
1.5KW |
||||
|
DYT□1000xS/70 |
1000 |
690 |
70 |
100 |
～1200 |
63 |
0.75KW |
|
DYT□1000xS/90 |
90 |
130 |
1.1KW |
||||
|
DYT□1000xS/110 |
110 |
160 |
1.5KW |
||||
|
DYT□1500xS/70 |
1500 |
1040 |
70 |
100 |
～1200 |
D63 |
1.1KW |
|
DYT□1500xS/90 |
90 |
130 |
1.5KW |
||||
|
DYT□1500xS/110 |
110 |
160 |
2.2KW |
||||
|
DYT□2000xS/70 |
2000 |
1370 |
60 |
88 |
～1500 |
D80 |
1.5KW |
|
DYT□2000xS/90 |
70 |
102 |
2.2KW |
||||
|
DYT□2000xS/110 |
90 |
132 |
3KW |
||||
|
DYT□2500xS/60 |
2500 |
1710 |
60 |
88 |
～1500 |
D80 |
2.2KW |
|
DYT□2500xS/70 |
70 |
102 |
2.2KW |
||||
|
DYT□2500xS/90 |
90 |
132 |
3KW |
||||
|
DYT□3000xS/50 |
3000 |
2090 |
40 |
57 |
～2000 |
D100 |
2.2KW |
|
DYT□3000xS/70 |
60 |
86 |
2.2KW |
||||
|
DYT□3000xS/90 |
80 |
115 |
3KW |
||||
|
DYT□4000xS/40 |
4000 |
2790 |
40 |
55 |
～2000 |
D100 |
2.2KW |
|
DYT□4000xS/60 |
60 |
82 |
3KW |
||||
|
DYT□4000xS/80 |
80 |
110 |
4KW |
||||
|
DYT□5000xS/40 |
5000 |
3650 |
40 |
55 |
～2500 |
D125 |
2.2KW |
|
DYT□5000xS/60 |
60 |
82 |
4KW |
||||
|
DYT□5000xS/80 |
80 |
110 |
5.5KW |
||||
|
DYT□6000xS/40 |
6000 |
4380 |
40 |
55 |
～2500 |
D125 |
3KW |
|
DYT□6000xS/55 |
60 |
82 |
4KW |
||||
|
DYT□6000xS/80 |
80 |
110 |
5.5KW |
||||
|
DYT□8000xS/40 |
8000 |
6000 |
35 |
47 |
～3000 |
D160 |
4KW |
|
DYT□8000xS/55 |
50 |
67 |
5.5KW |
||||
|
DYT□8000xS/80 |
70 |
93 |
7.5KW |
||||
|
DYT□10000xS/35 |
10000 |
7500 |
35 |
47 |
～3000 |
D160 |
4KW |
|
DYT□10000xS/50 |
50 |
67 |
5.5KW |
||||
|
DYT□12500xS/35 |
12500 |
9370 |
35 |
47 |
～3000 |
D160 |
5.5KW |
|
DYT□12500xS/50 |
50 |
67 |
7.5KW |
||||
