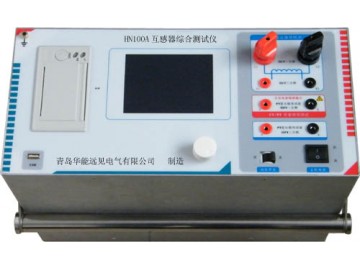

變頻式互感器特性綜合測試儀是一種專門為測試互感器：PT、CT（保護類、計量類）、伏安特性（勵磁特性）曲線、自動給出拐點值、自動給出5%和10%的誤差曲線、變比測量、比差測量、相位（角差）測量、極性判斷、一次通流測試、交流耐壓測試、二次負荷測試、二次繞組測試、鐵心退磁等設計的多功能現場試驗儀器。實驗時僅需設定測試電壓/電流值，不需要設置步長、分段點等參數，設備便能夠自動升壓/升流，并將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來，支持數據保存和現場打印，不但省去手動調壓、人工記錄、描曲線等繁瑣勞動，還能通過USB接口將測試數據上傳到電腦進行編輯保存或打印。操作簡單方便，提高工作效率，是一種性價比較高的高科技產品。

功能特點：1、用于對保護類、測量類或TPY類互感器進行自動測試，適用于實驗室也適用于現場檢測。

  2、GB 1207-2006、GB 1208-2006、GB16847-1997（IEC 60044-1、IEC 60044-6）

  3、支持檢測CT和PT（保護類、測量類、TP 類）穩態和瞬時等參數.

  4、滿足 GB1207、GB1208、GB16847（IEC60044-1、IEC60044-6)等規程要求.

  5、采用先進的自動變頻電源技術，勵磁電壓高達30KV.

  6、無需外接其它輔助設備，單機即可完成所有檢測項目.

  7、測試簡單方便，一鍵完成CT 直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT 其他各項測試都是采用同一種接線方式。

  8、自帶微型快速打印機、可直接現場打印測試結果.

  9、采用智能控制器，操作簡單.

  10、大屏幕液晶，圖形化顯示接口.

  11、按規程自動給出（勵磁）拐點值.

  12、自動給出5%和10%誤差曲線.

  13、可保存3000組測試資料，掉電后不丟失.

  14、支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.

  15、小巧輕便＜10Kg，非常利于現場測試.

技術參數：

1、工作電源：AC220V±10% 、50Hz

  2、設備輸出：0～220Vrms， 5Arms（20A峰值）

  3、大電流輸出：0～1000A

  4、二次繞組電阻測量范圍：0.1～50Ω

  5、二次繞組電阻測量精度：≤0.5%、分辨力0.01

  6、二次實際負荷測量范圍：5～300VA

  7、二次實際負荷測量精度：≤0.5%±0.1VA

  8、相位測量（角差）精度：±4min

  9、相位測量（角差）分辨率：0.1min

  10、CT變比測量范圍：25000A/5A（5000A/1A）

  11、CT變比測量精度：≤0.5%

  12、PT變比測量范圍：1:10000

  13、PT變比測量精度：≤0.5%

  14、工作環境溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m

  15、尺寸、重量：400mm × 200mm × 260mm，重量：≤10Kg
